(на фото Щит ЩРСП СЭЩ-03-063-24)
Назначение и область применения
Щит распределительный серии ЩРСП предназначен для ввода и распределения электрической энергии трехфазного переменного тока, защиты от перегрузок и коротких замыканий в сетях 380/220 В на строительных площадках.
Щиты ЩРСП могут использоваться во всех типах электрических сетей в части заземления, при различных вариантах расположения нулевого рабочего и нулевого защитного проводников.
- Возможная степень защиты оболочки - IP31, IP54
- Высота над уровнем моря до 1000 м
- Номинальный режим работы - продолжительный
- ЩРСП удовлетворяют требованиям ТУ 3430-001-79683462-2005
Типовые варианты:
Щит распределительный для строительных площадок (ЩРСП СЭЩ-04-250-40).
Предназначен для передачи электрической энергии к оконечным ЩРСП (ЩРСП СЭЩ-03-063-24). Номинальный ток предлагаемого ЩРСП может быть до 250 А. В состав щита входят: четыре автоматических выключателя, четыре силовые розетки с ответными вилками, шинный мост. Степень защиты оболочки до IP54.
Щит распределительный для строительных площадок (ЩРСП СЭЩ-02-250-32).
Предназначен для передачи электрической энергии между этажами в
строящихся зданиях. В состав щита входят: шинный мост, две силовые
розетки с ответными вилками на 63А, одна силовая розетка с ответной
вилкой на 32А, две розетки для питания ручного электроинструмента.
Щит распределительный для строительных площадок (ЩРСП СЭЩ-03-063-24).
Предназначен для питания электрических устройств напряжением 380 В и
ручного электроинструмента напряжением 220 В. В состав щита входят:
выключатель нагрузки, устройства защитного отключения, автоматические
выключатели, силовые розетки с ответными вилками на 32А, розетки для
питания ручного электроинструмента.
Формулировка заказа
Обозначение щитов при заказе должно соответствовать структуре условного обозначения.
При заказе щитов дополнительно должны быть оговорены:
- Номинальное напряжение щитка
- Номинальные токи тепловых расцепителей тока для выключателей с тепловыми и электромагнитными расцепителями тока, токи уставки УЗО
- Количество фидерных выключателей
- Для вводного выключателя с независимым расцепителем необходимо указать род тока и напряжение, а при переменном токе - частоту тока независимого расцепителя
- Для щитков степени защиты IP54 - типы сальников и их количество. Если в заказе не оговорена поставка сальников, щитки поставляются без них

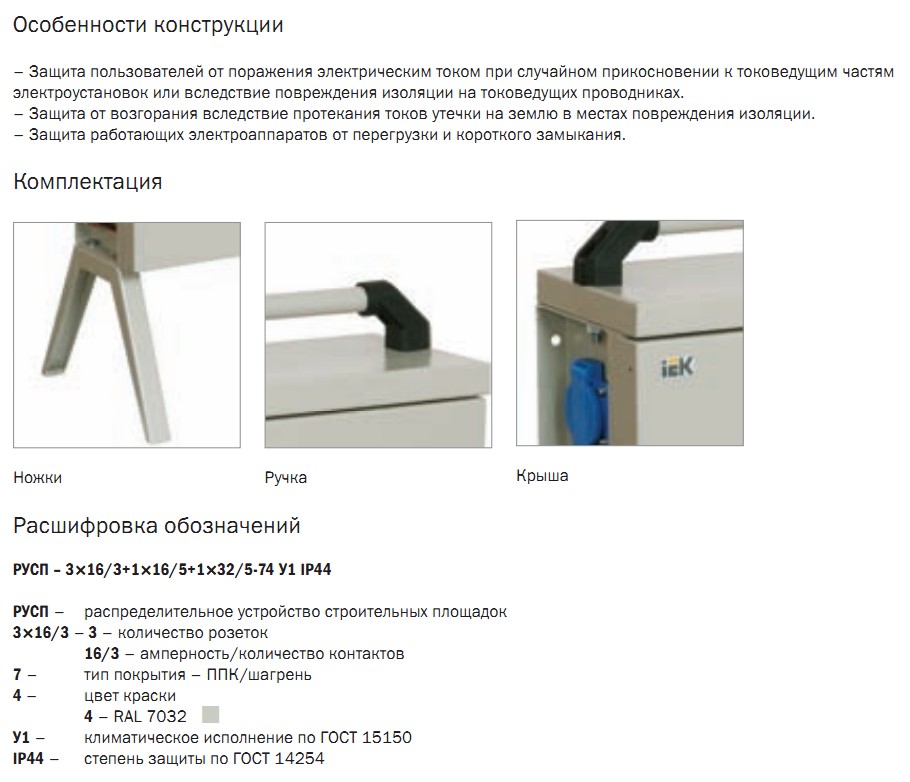

- Номинальный рабочий ток щитка не должен превышать 80% от номинального рабочего тока вводного выключателя или вводных зажимов для щитков степени защиты IP21Распределительное устройство для строительных площадок (РУСП)
